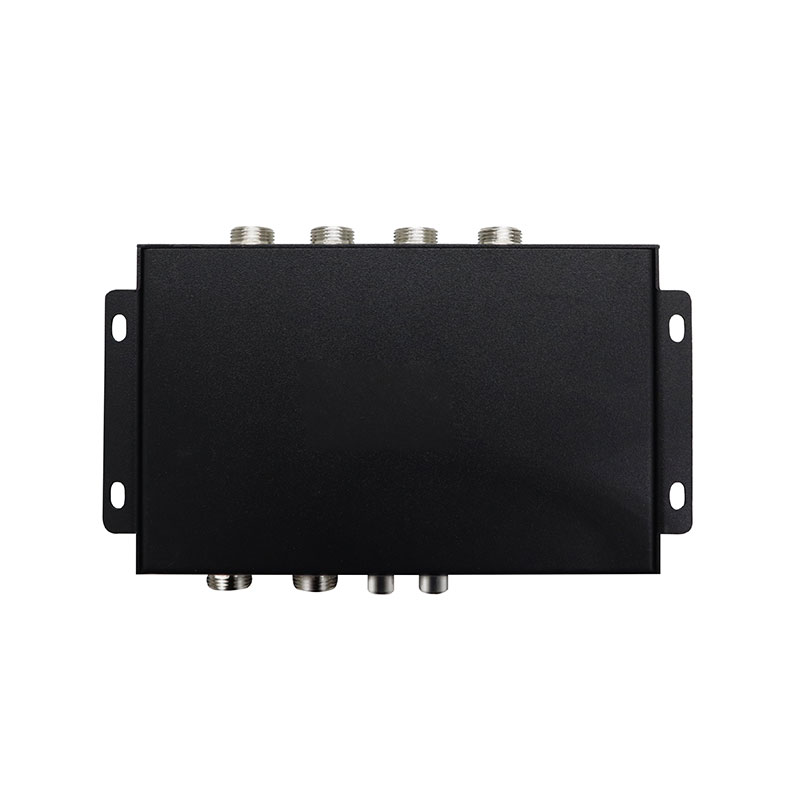

4CH Vehicle Video Control Box для відображення кількох камер і перемикання камер

Замість того, щоб підключати кілька камер безпосередньо до окремих пристроїв керування, контролер забезпечує 4 входи для камер в одному компактному блоці, що дозволяє вибирати та відображати різні види камер на моніторі автомобіля. Система підтримує чотири автомобільні камери CVBS і може автоматично розділяти або перемикати відеодисплей відповідно до вибраного режиму роботи. Кожну камеру можна запускати окремо, а система може автоматично відображати відповідну камеру на весь екран при активації сигналу запуску.  Кожен канал підтримує незалежні налаштування дзеркального/звичайного зображення, завдяки чому система підходить для різних положень встановлення камери. Після скасування тригерного сигналу система може затримати повернення зображення приблизно на 2 секунди, перш ніж повернутися до попереднього стану відображення. Це робить продукт придатним для перемикання камер транспортних засобів, систем камер заднього виду, моніторингу з кількома камерами та відеосистем комерційних автомобілів.

Особливості продукту

1. 4CH Multi-Camera Input

Контролер підтримує чотири входи для камер CVBS, що дозволяє інтегрувати кілька камер автомобіля в одну систему відеоспостереження.

Це може бути пов'язано з:

• Фронтальна камера
• Камера заднього виду
• Ліва бічна камера
• Права бічна камера

Це робить його придатним для систем моніторингу автомобіля з 4 камерами.

2. Автоматичне перемикання камери

Коли активується тригерний сигнал, відповідна камера може автоматично перемикатися на повноекранний режим.

Ця функція корисна для таких програм, як:

• Активація камери заднього ходу
• Контроль покажчиків повороту
• Активація бічної камери
• Моніторинг дверей або спеціального автомобіля

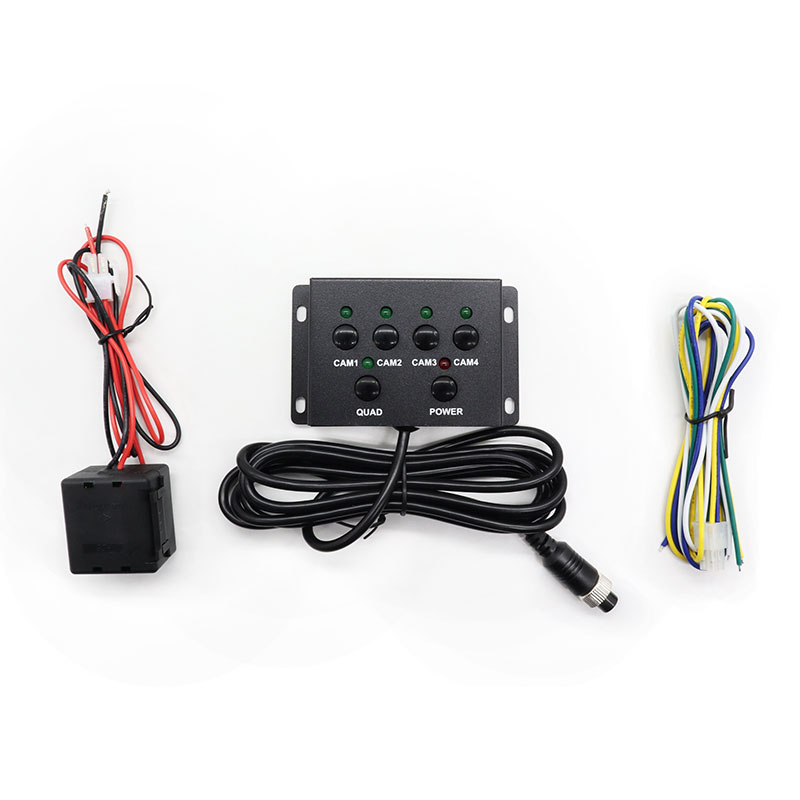

3. Індивідуальне керування тригером

Кожну камеру можна запускати окремо. Користувач може вибрати будь-який з чотирьох каналів камери за допомогою тригерного дроту або вручну, забезпечуючи гнучке керування різними конфігураціями автомобіля.

4. Настроюваний пріоритет камери

Система підтримує налаштування пріоритету відображення для: CAM1 / CAM2 / CAM3 / CAM4. Це дозволяє інсталятору визначати, яка камера має мати пріоритет у разі отримання кількох тригерних сигналів.

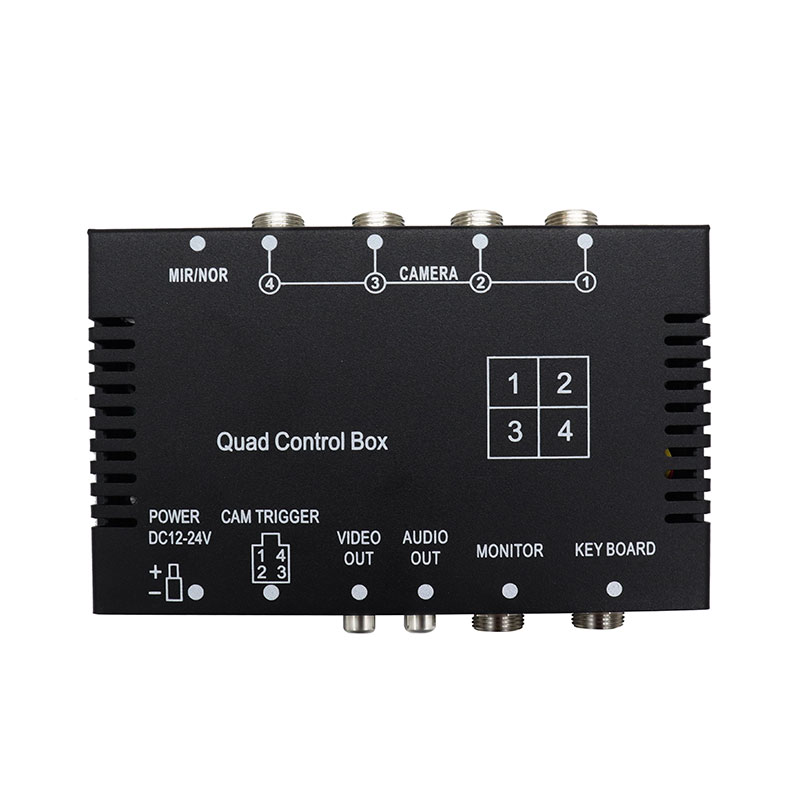

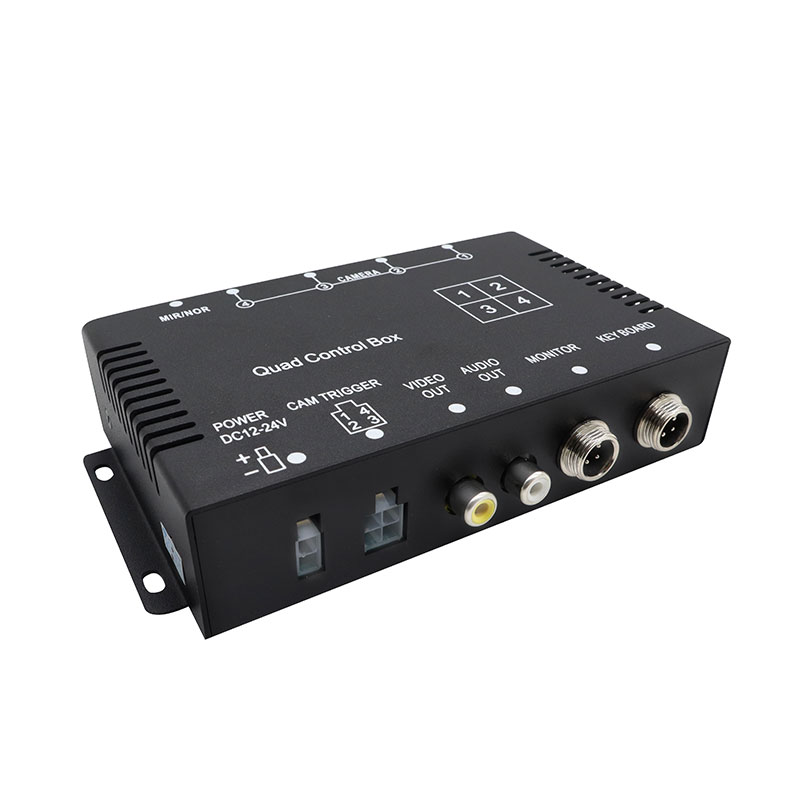

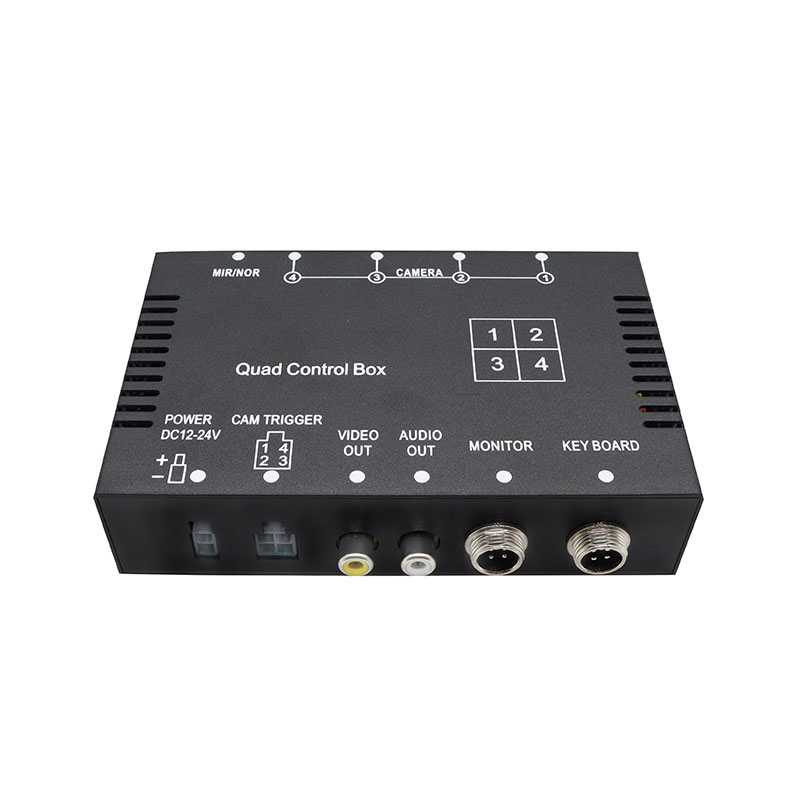

5. Кілька варіантів відеороз'єму

Вихід відео доступний через: Авіаційний роз'єм RCA / 4P. Це забезпечує гнучкість інтеграції з різними системами проводки моніторів і камер автомобіля.

Параметри продукту

Тип продукту: D1 4CH Блок відеоконтролю автомобіля

Вхід камери: 4CH CVBS

Вибір камери: Індивідуальний тригер / ручний вибір

Дисплей: Автоматичне перемикання на весь екран

Пріоритет відображення: CAM1 / CAM2 / CAM3 / CAM4

Налаштування зображення: Звичайний / Дзеркало

Тригерна функція: Індивідуальний тригер камери

Затримка повернення тригера: прибл. 2 секунди

Формат відео: PAL / NTSC

Аудіо: Підтримується аудіовихід

Вихідна потужність: 12 В для камер і LCD

Робоча напруга: 9В–32В

захист: Захист від високої/низької напруги/перевантаження

Роз'єм відеовиходу: RCA / 4P Авіація

Розмір: 155 × 87 × 32 мм

Сценарії застосування

1. Система камер вантажівки

Контролер може підключати кілька камер до системи камер вантажівки, включаючи передню, задню та бічні камери.

2. Моніторинг комерційного транспорту

Підходить для систем відеоспостереження комерційних транспортних засобів, де кілька камер необхідно підключити до одного дисплея автомобіля.

Додатки можуть включати:

• Вантажівки для доставки
• Логістичні транспортні засоби
• Службовий транспорт
• Комунальна техніка
• Комерційні фургони
• Система камери автобуса

4-канальний відеоконтролер можна інтегрувати в системи відеокамер шини для переднього, заднього та бічного моніторингу.

3. Будівельна машина

Підходить для будівельних і спеціальних транспортних засобів, які потребують кількох камер огляду навколо автомобіля.

Приклади:

• Самоскиди
• Автобетонозмішувачі
• Екскаватори
• Фронтальні навантажувачі
• Автомобілі спеціального призначення
• Система камер заднього виду

Контролер можна використовувати як контролер резервної камери для автоматичного відображення задньої камери, коли активовано реверсний тригер.

4. Багатокамерна система моніторингу

Для транспортних засобів, яким потрібні різні кути огляду, відеоконтролер із кількома камерами забезпечує централізоване перемикання камер і керування дисплеєм.

Типова конфігурація камери автомобіля

Типова автомобільна система з 4 камерами:

• CAM1 → Камера переднього виду
• CAM2 → Камера заднього виду / резервна камера
• CAM3 → Лівостороння камера
• CAM4 → Правостороння камера

КОНТРОЛЬ:

Тригерний дріт / ручний вибір

Дисплей: Автоматичне перемикання на весь екран

зображення: Звичайний / З можливістю вибору дзеркала

Відео: CVBS

Потужність: 9–32В

FAQ

Q1: Скільки камер може підтримувати цей блок керування відео?

Контролер підтримує 4 входи камери CVBS.

Q2: Чи можна запускати кожну камеру окремо?

так Кожну камеру можна активувати окремо через тригерний дріт.

Q3: Чи може камера автоматично відображати на весь екран?

так Коли активується відповідний тригерний сигнал, вибрана камера може автоматично перемикатися на повноекранний режим.

Q4: Чи можу я вручну вибрати камеру?

так За допомогою функції керування можна вибрати будь-який із чотирьох каналів камери.

Q5: Чи може кожна камера використовувати різні налаштування дзеркала?

так Кожен канал підтримує незалежні налаштування звичайного або дзеркального зображення.

Q6: Які транспортні засоби можуть використовувати цей контролер?

Його можна використовувати для вантажівок, автобусів, комерційних транспортних засобів, будівельних машин, спеціальних транспортних засобів і систем камер автопарку.

Q7: Чи підтримує він транспортні засоби на 24 В?

так Робоча напруга становить 9–32 В, що робить його придатним як для 12, так і для 24 В транспортних засобів.

Q8: Чи підтримує контролер PAL і NTSC?

так Підтримуються відеоформати PAL і NTSC.

Q9: Чи підтримує він аудіо?

так Контролер підтримує аудіовихід.

Q10: Що відбувається після скасування тригера?

Після скасування тригера зображення може залишатися приблизно 2 секунди перед поверненням до попереднього стану відображення.
