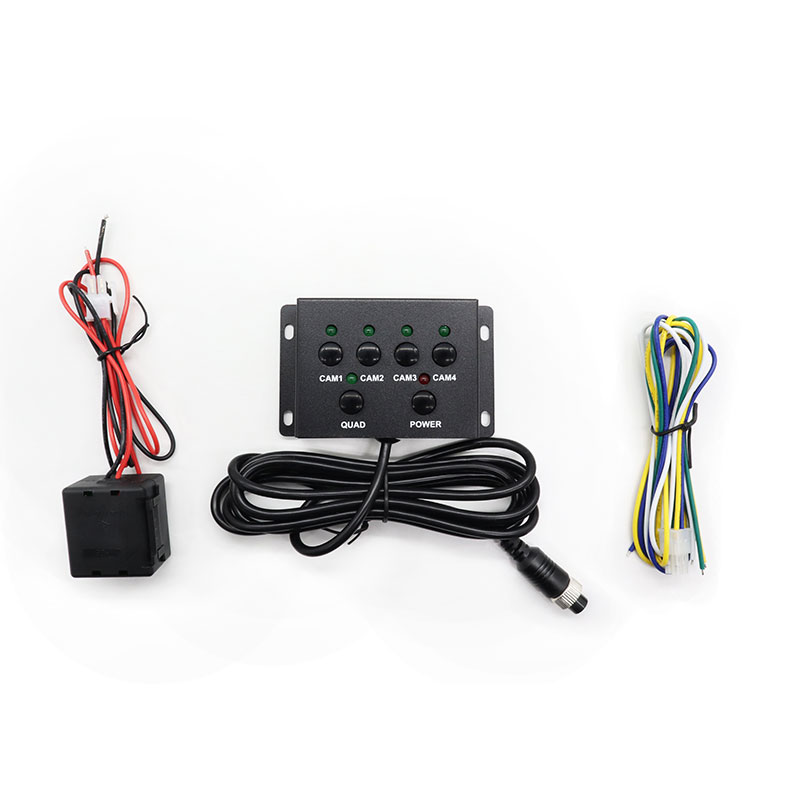

4-канальний автомобільний відеорозгалужувач AHD 720P/CVBS для систем відеокамер у вантажівках

Переваги продукту

1. Один блок керування для чотирьох автомобільних камер

Підключіть до чотирьох каналів камери через один компактний блок керування відео. Це спрощує підключення та управління сигналами систем автомобіля з кількома камерами.

2. Сумісність камери AHD + CVBS

Він може підтримувати AHD 720P/CVBS. Це робить пристрій придатним для проектів із використанням різних поколінь автомобільних камер.

3. Повноекранне перемикання на основі тригерів

Кожна камера може мати індивідуальний тригерний вхід. Коли активується тригерний сигнал, відповідна камера може автоматично перейти на дисплей у повноекранному режимі. Це корисно для таких програм, як: Активація камери заднього ходу, Моніторинг бічної камери, Активація фронтальної камери і Перемикання камери на дверях автомобіля або повороті.

4. Гнучкий багатопрозорий дисплей

При підключенні двох або трьох камер система може автоматично переключатися на відповідний режим відображення на 2 або 3 розділення. Це забезпечує практичний спосіб створення різних конфігурацій камери без зміни основного блоку керування.

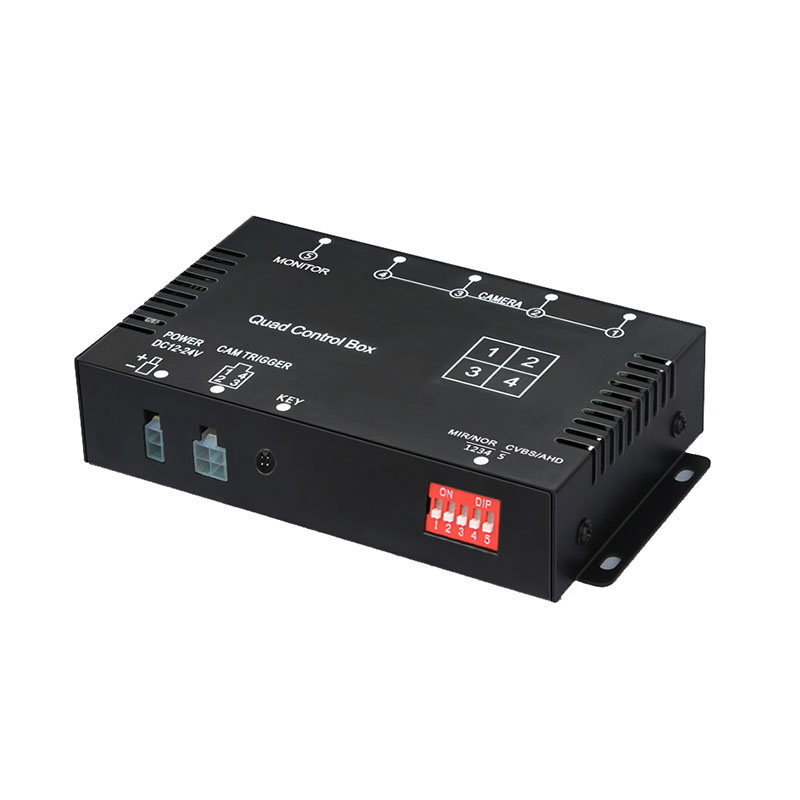

5. Незалежне налаштування дзеркального зображення

Кожен канал камери можна налаштувати окремо як звичайне зображення або дзеркальне зображення, що дозволяє використовувати різні позиції камер для відповідної орієнтації перегляду.

Параметри продукту

Тип продукту: автомобільний відеомультиплексор 4CH AHD

Вхід камери: 4CH AHD 1080P / AHD 720P / CVBS

Роздільна здатність відеовиходу: AHD 720P / CVBS

Канали камери: 4CH

Режим відображення: Повноекранний / 2-спліт / 3-спліт / кілька переглядів відповідно до підключених камер

Тригер камери: окремий тригер для кожного каналу

Вибір камери: тригерний дріт / ручний вибір

Тригерний дисплей: автоматичний повноекранний дисплей

Пріоритет відображення: CAM1 / CAM2 / CAM3 / CAM4

Затримка повернення тригера: прибл. 2 секунди

Налаштування зображення: Звичайне / Дзеркальне, незалежно регулюється для кожного каналу

Аудіо: Підтримується аудіовихід 720P / CVBS

Вихідна потужність: вихідна напруга 12 В для камер і РК-дисплея

Робоча напруга: DC 9V–32V

Захист: висока напруга / низька напруга / захист від перевантаження

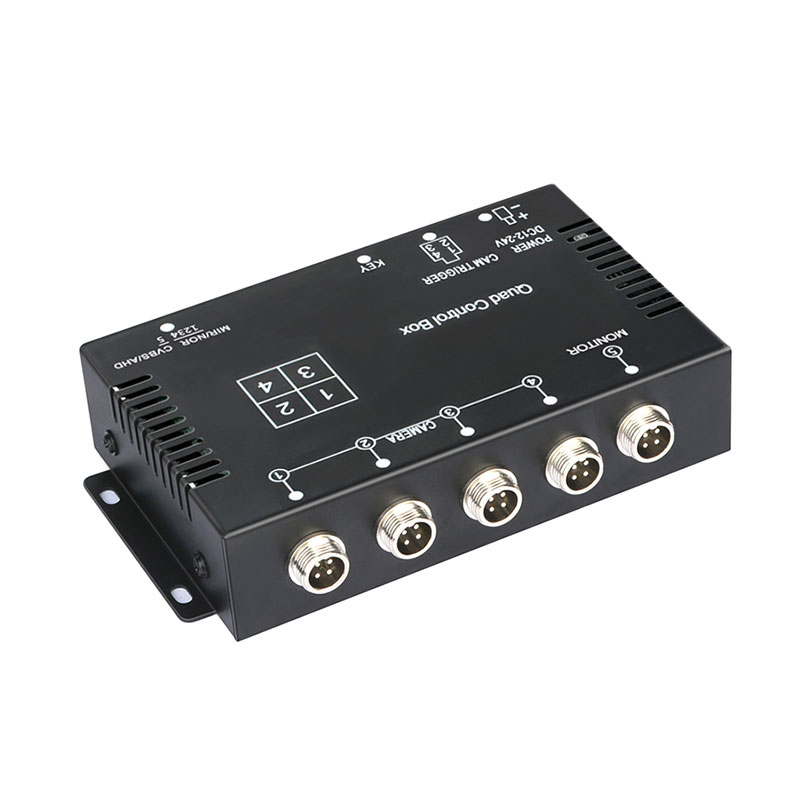

Роз'єм відеовиходу: RCA / 4P Aviation

Відеосистема: PAL / NTSC

Розмір: 155 × 87 × 32 мм

Типова конфігурація камери

4-канальна архітектура може бути використана для різних компонувань комерційних автомобілів.

• Вантажівка / Причіп

Передня камера + задня камера + ліва бічна камера + права бічна камера

• Автобус

Передня камера + задня камера + дверна/бокова камера + додаткова камера

• Автофургон / будинок на колесах

Задня камера + Ліва бічна камера + Права бічна камера + Фронтальна камера

• Спецавтомобіль

Передній моніторинг + Задній моніторинг + Камера робочої зони + Бічна камера

Фактичну конфігурацію камери можна налаштувати відповідно до кузова автомобіля та вимог моніторингу.

Тригер і керування дисплеєм

Функція тригера є однією з ключових особливостей цього автомобільного відеомультиплексора. Кожен із чотирьох каналів камери можна запустити окремо. Після отримання сигналу тригера відповідна камера автоматично переходить у повноекранний режим відповідно до попередньо встановленого пріоритету камери. Після скасування тригерного сигналу зображення залишається на дисплеї протягом приблизно 2 секунд перед поверненням до попереднього стану відображення. Цей тип керування тригером особливо корисний, коли водієві потрібен важливий вид камери, щоб тимчасово перекрити звичайний дисплей із кількома камерами.

Навіщо використовувати відеомультиплексор замість прямого підключення камер?

Для багатокамерної системи автомобіля головною проблемою є не просто кількість камер. Система також повинна керувати тим, яка камера має відображатися та коли.

Автомобільний відеомультиплексор 4CH AHD забезпечує централізовану точку підключення для чотирьох камер і ручок:

• Вхід з камери → Обробка сигналу → Керування тригером → Перемикання дисплея → Вихід монітора

Це дозволяє виробникам транспортних засобів, установникам і постачальникам рішень для автопарків створити більш організовану систему відеоспостереження за транспортними засобами з кількома камерами.

FAQ

Q1: Скільки камер може підтримувати блок керування?

Він підтримує до 4 входів камери.

Q2: Чи підтримує він камери AHD1080P?

так Він підтримує входи для камер AHD 1080P, AHD 720P і CVBS.

Q3: Чи можна запускати кожну камеру окремо?

так Кожен канал камери можна запускати окремо та автоматично відображати на весь екран.

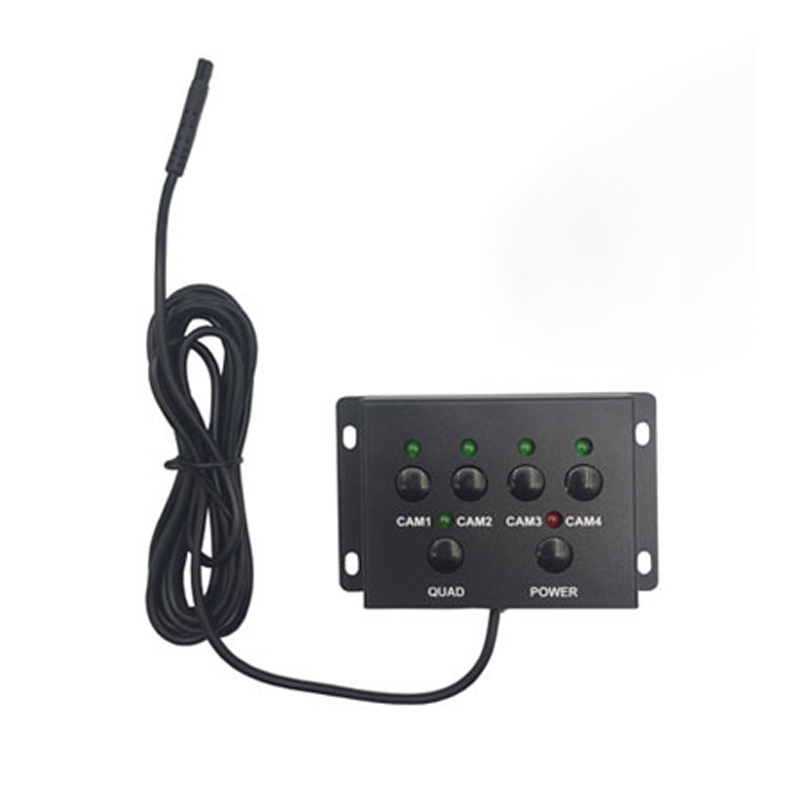

Q4: Чи можу я вручну вибрати камеру?

так Будь-який з чотирьох каналів камери можна вибрати вручну.

Q5: Чи можуть камери використовувати різні налаштування дзеркал?

так Нормальне/дзеркальне зображення можна налаштувати окремо для кожного каналу.

Q6: Що відбувається після зникнення тригерного сигналу?

Після скасування тригера вибране зображення залишається приблизно 2 секунди, а потім повертається до попереднього стану відображення.

Q7: Чи може він працювати з вантажівкою 24 В?

так Робоча напруга становить 9–32 В, що охоплює стандартні 12 та 24 В транспортні засоби.

Q8: Чи записує відео?

Ні. Ця версія є відеомультиплексором/блоком керування, а не DVR. Він призначений для перемикання відео та керування дисплеєм.
